疏水閥倒釣筒特征及分解示意圖

疏水閥倒釣筒倒特征：

倒釣筒式疏水閥是只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，過冷度可低至0℃，加熱設備里不存水，能使加熱設備達到很好的換熱效率。

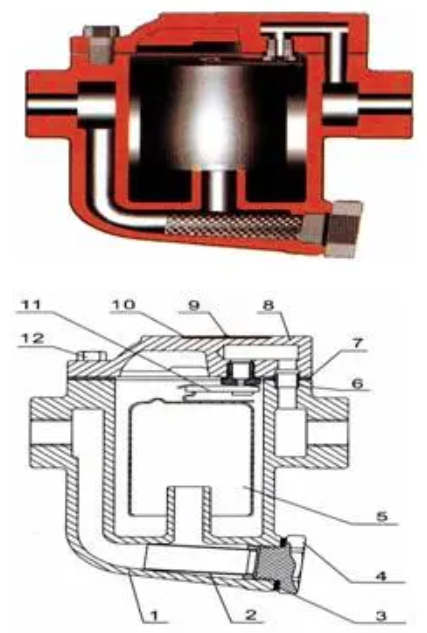

疏水閥倒釣筒分解示意圖：

*結構及材質說明：1閥體（鑄鋼材質）、2過濾網（不銹鋼）、3排污螺塞墊圈（不銹鋼）、4排污螺塞（碳鋼）、5倒釣筒（不銹鋼）、6連接管（不銹鋼）、7閥蓋墊圈（石墨）、8閥蓋（碳鋼）、9鉚釘（不銹鋼）、10銘牌（不銹鋼）、11連接桿（不銹鋼）、12內六角螺栓（碳鋼）
