【圖】超高壓不銹鋼浮球的特征

    目前市場上普遍使用的浮球式疏水閥，大部分工作壓力不超過5 .0MPa，原因是受到不銹鋼浮球工藝條件的限制，一般制造不銹鋼空心浮球的工藝是：浮球的重量是浮球浮力的50％-55％，然后根據重量推算出制造浮球的不銹鋼板材的厚度和成型后的不銹鋼空心浮球的壁厚。因此一般工藝制造的不銹鋼空心浮球不能滿足超高壓浮球式疏水閥的使用要求。

    為了解決超高壓不銹鋼空心浮球的抗高壓難題，相關廠家研發了一種超高壓不銹鋼浮球。其主要特征是浮球制造時在兩個半球內按照球形弧度焊上幾個弧形板條加強筋，和在兩個半球的焊縫邊焊上一個環形板條加強筋，板條筋數量根據浮球抗壓要求決定。不銹鋼浮球的總重量不超過浮球浮力的55％，根據浮球浮力推算出制造浮球的不銹鋼板材的厚度。

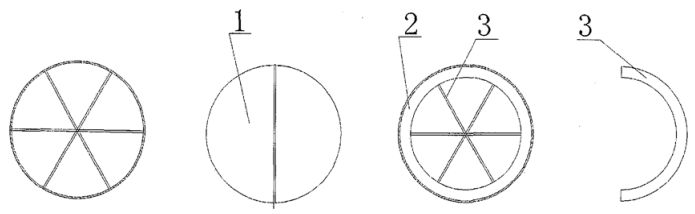

    具體如上圖所示，超高壓不銹鋼空心浮球主要由浮球①環形板條加強筋②弧形板條加強筋③組成。其主要特征是浮球①制造時在兩個半球內按照球形弧度焊上幾個弧形板條加強筋③和在兩個半球的焊縫邊焊上一個環形板條加強筋②。不銹鋼浮球的總重量不超過浮球浮力的55％，根據浮球①的浮力推算出制造浮球不銹鋼板材厚度。根據打壓試驗，和同樣重量的不銹鋼空心浮球相比較，帶板條加強筋的空心浮球抗壓強度是不帶加強筋空心浮球的3-5倍。
